        一、功能介绍

　　格力单元机系列Modbus (Mini)网关提供标准Modbus RTU 协议，可实现单元机机组与BMS的数据交换。该网关适用于格力变频大风管机组，变频恒温恒湿机组。

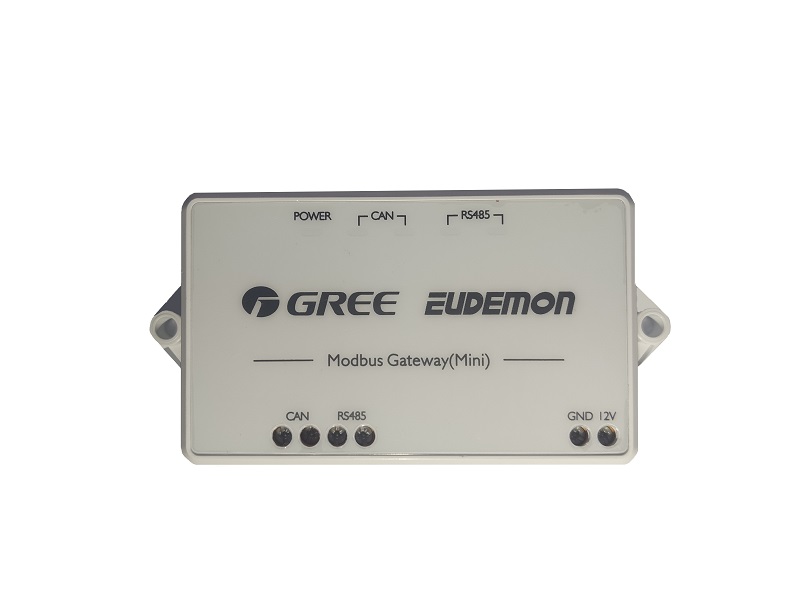

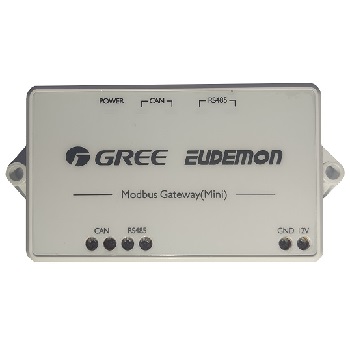

　　二、外形图片

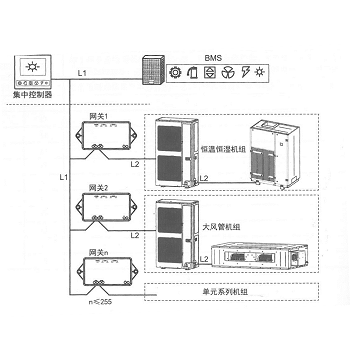

　　三、网络拓扑图

　　网络拓扑图说明

　　Modbus 总线：图中L1所示为Modbus 总线。

　　机组：一套机组由一台外机及其所带的一台内机组成。

　　CAN1 网络：图中机组所在网络为CAN1 网络，由 Modbus (Mini)网关与机组的外机以及内机组成，网络中L2所示总线为CAN1总线。

　　Modbus (Mini)网关可接机组数量：一个Modbus (Mini)网关Modbus (Mini)网关只可接一套机组，即每个单元机系统都需要单独的Modbus (Mini)网关。

　　一个Modbus 网络最多可以接255个Modbus (Mini)网关。

　　四、尺寸图

　　五、安装使用注意事项：

　　确保电源输入的规格，否则Modbus (Mini)网关将不正常工作甚至被破坏。

　　却白Modbus (Mini)网关拨码设置正确，否则将通讯故障。

　　确保通讯线接入正确的接口，否则将通讯故障。

　　请勿把Modbus (Mini)网关置于太阳直照或高温潮湿环境中，统一放置在集中控制柜中。
