安装家用中央空调设计的各环节与要点说明

　　根据用户的实际户型情况，并勘察现场，通过经验计算分析，结合家用中央空调的特性，配合室内装潢设计，为客户提供满足多样化需求的最佳配置及施工图。今天分享的课件将对专业的家用中央空调设计各环节进行要点说明。

　　

　　1、设计环节

　　一项优良的设计方案主要由哪些关键环节?

　　与客户初期沟通;

　　实地进行现场勘测;

　　计算负荷，合理选型;

　　与装潢公司协调方案;

　　进行CAD施工图;

　　与客户确定最终方案。

　　2、与客户沟通了解客户的需求非常重要，所以在方案设计前一定要与客户沟通到位。主要了解点在于：

　　客户想用什么款式的机型?

　　有没有带尺寸的户型平面图?

　　户型内各房间的朝向是怎样的?

　　室外机的位置在哪里?

　　电源是单相还是三相?

　　哪些位置有吊顶?

　　吊顶高度是多少?

　　需要怎样的制热效果?

　　3、现场勘测

　　确认室内机的安放位置;

　　确认室外机的安放位置;

　　确认户型结构和房间朝向;

　　确认排水集结点的地方;

　　确认梁的位置和高度;

　　确认阳台是否是封闭式的。

　　4、计算负荷Q：
        什么是负荷?A：负荷就是在某一时刻为保持房间恒定温度，需要向房间供应的冷量或热量，常用单位：KW，kcal/h。换算：1KW=860 kcal/h 1kcal/h=1.163 W

　　Q：影响负荷的因素有哪些?A：这些因素有很多种，如：外墙、窗户、照明、人数等。

　　通常家庭中的房间主要功能有：客厅、餐厅、主卧室、次卧室、书房等，各种功能房间需求的负荷均不一样。在计算时可进行估算取以下经验值：

　　客厅220~280W/m2

　　餐厅180~240W/m2

　　主卧室180~220W/m2

　　次卧室160~200W/m2

　　书房160~200W/m2

　　如果主要考虑制冷，湿度较大或房间朝南的房间负荷较大;如果主要考虑制热，房间朝南的房间负荷较大;主卧室采光好、带卫生间，负荷会比次卧室大;

　　目前住宅层高都比较低，一般在2.6m~2.8之间，因此吊顶空间都不会太高，用的较多是暗装薄型室内机，超薄风管机和一面出天井式，有时也会用明装壁挂式，室外机用220V单相。空间负荷较大时选用超薄风管机，空间负荷较小时选用一面出天井式，卧室/书房/餐厅常规选择：有吊顶选用一面出天井式，无吊顶选用明装壁挂式。

　　如果客厅和餐厅在同一空间内，面积负荷不是太大，也可考虑用超薄风管机进行风管送风，可以节省一定的投资。在设计送回风口时，必须注意合适的尺寸，风口的面积是由风量、风速和送风距离决定的，确定面积后再结合装饰风格确定长和宽。如果风口尺寸过小，容易增加噪音，且送出的风速过大，人体感觉也不舒适。

　　5、建议风速：

　　送风口风速一般在2.2~3.6m/s

　　回风口风速一般在1.0~2.0m/s

　　可见，在一个室内机的送风口尺寸上，回风口一般要大于送风口的，我们可以将检修口结合回风口作为一体，这样可降低一些安装成本，外观也更美观且实用。

　　6、四类常用的送回风方式

　　如果吊顶空间较大，可采用侧送后回的方式，不但更美观，而且进一步减小噪音。如果吊顶空间较小，可采用侧送下回的方式，既节约空间，又简洁大方。

　　如果吊顶空间足够，可采用下送下回的方式，保证制热的最佳效果。如果没有吊顶，还想用暗藏机，可利用合适的吊顶空间做侧送侧回的方式。

　　

　　7、确认事项

　　吊顶高度尺寸能满足空调室内机的空间要求;

　　空调冷媒管路系统的设计位置和空间大小;

　　冷凝排水管路系统的设计位置和空间大小;

　　信号线及电源线的设计位置和空间大小;

　　穿墙孔的设计位置和尺寸;

　　吊顶上出风口、回风口、检修口的位置和尺寸。

　　8、CAD制图图纸中包括内容有：

　　室内外机的位置摆放;

　　空调冷媒管路和分歧管连接;

　　冷凝排水管路连接;

　　标注尺寸数据;

　　信号线及电源线说明。

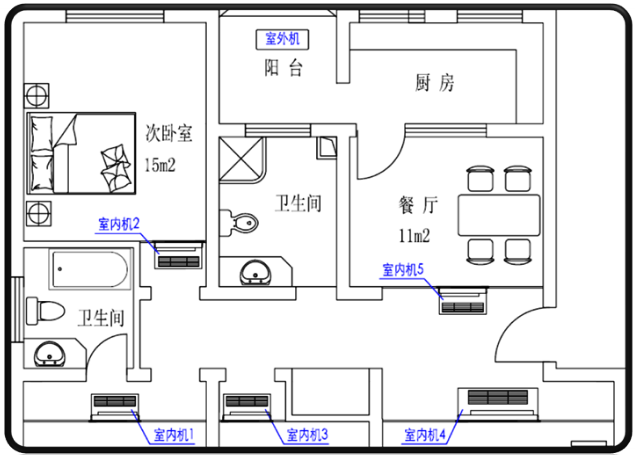

　　9、机器定位
        （1）有利于散热：避免外机出风处和吸风处有遮挡或空间不够，多台室外机在一起时，避免相互的散热气流影响。

　　（2）便于安装和维护：应考虑安装施工时是否困难，日后有无足够的维护空间。否则，可能会影响安装进度或增加安装成本，并且也给维护带来困难，甚至无法检修。

　　（3）避免噪音对人的影响：尽量远离卧室、书房窗户附近，尤其是匹数大的室外机。

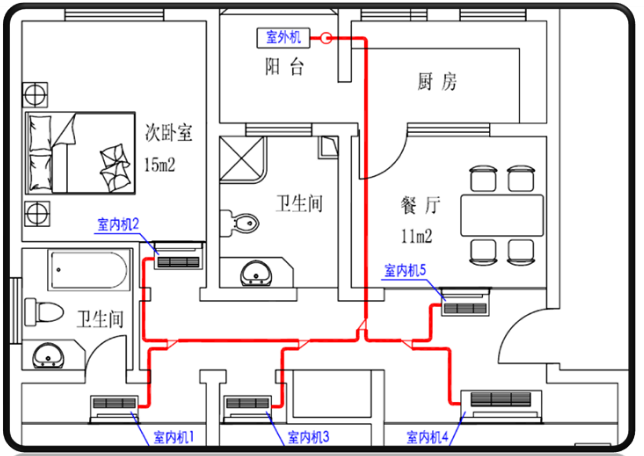

　　10、冷媒系统设计注意冷媒管的管长极限要求，尽量减小设计长度，这样可降低成本，减少能耗，考虑吊顶有足够的空间

　　11、排水系统设计室内机接排水管径一般为PVC32，合流后的管径建议用PVC40及以上。

　　注意排水立管的选择：空调冷凝排水处应就选择近原则，有时会将空调冷凝水汇流接入卫生间地漏。在设置立管时需注意：不能直接接入到大楼的雨水立管，防止雨量较大时倒灌破坏装潢。

　　12、数据标注

　　

　　13、签字确认经过以上环节，整个家用中央空调的专业设计就算完成了，设计完毕后提供一份《空调系统设计说明》和《设计施工图》，经客户签字确认后，就可进入安装阶段。资料可作为客户的信息档案之一便于后期查询使用，同时做到了有据可依，避免后期出现一些不必要的麻烦。
